エクリプスのテールを適当にＬＥＤ化する

お約束：合言葉は自己責任。

工程

その３：基板をAssyに組み付け

※本番の組み付けの前に何度か仮組みをして、取り付けに慣れましょう。
　本番の際にはねじどめ剤、ホットボンドなどで万全の固定をし、
　走行中にゆるみ、はずれのないよう配慮しましょう。

3-1 基板に絶縁スペーサを取り付ける

基板のついてないほうのネジも外しておきます。

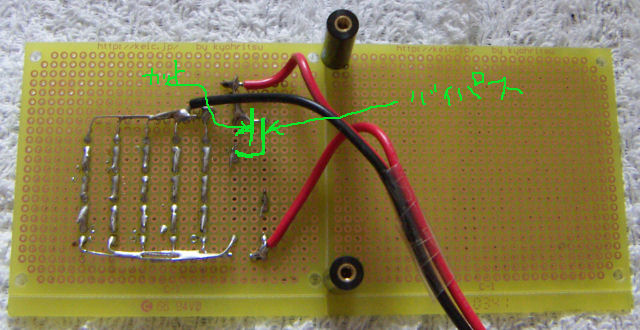

基板が古いバージョンですが、スペーサ取り付け位置の参考として。
また、配線ミスの解説もついでに書いてあります(笑)

3-2 基板をレンズ内に突っ込む

突っ込んだら、口金部分を、外側のランプ穴から引きずり出しておきます。

3-3 レンズ内で、下側の絶縁スペーサに、さらにスペーサを取り付けます。

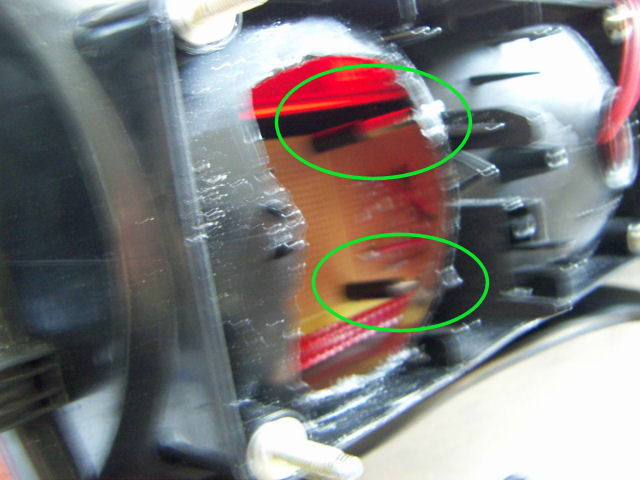

見えにくいですが内部はこんな感じになります。
上下逆なので注意。

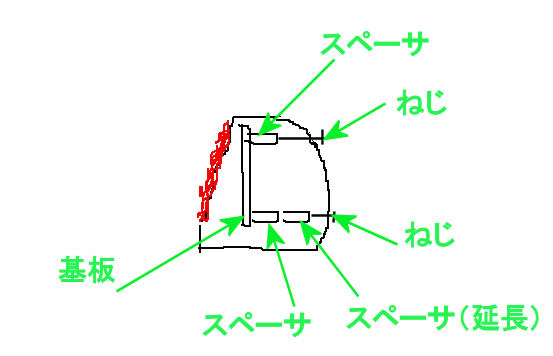

模式図はこんなの。

3-4 M3 50mmを上側の穴に通し、上側の絶縁スペーサにかるくねじ込みます。

3-5 M3 50mmを持って基盤を引き上げ、下側のネジ穴から絶縁スペーサをのぞきます。

3-6 おもむろに下側の穴からM3 20mmを通し、ねじ込みます。

3-7 M3 50mmを外します。

3-8 上側にM3 20mmを通し、絶縁スペーサにネジ止めします。

3-9 ねじ山の隙間や周囲にホットボンドもしくは接着剤を塗布し、固定します。

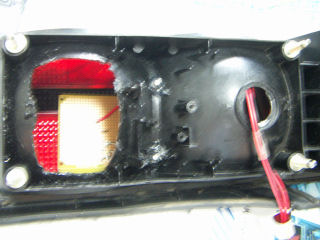

とりあえずこんなかんじっすね。

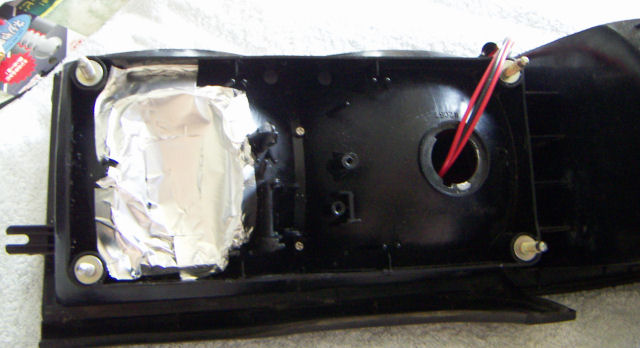

3-10 開けた穴をアルミテープでふさぎます。

とりあえずこんなかんじっすね。
