エクリプスのテールを適当にＬＥＤ化する

お約束：合言葉は自己責任。

工程

その１：Assy加工

1-1 下準備

テールレンズの背面の配線やらコネクタはすべて取り外します。
ゴミ、埃、クモの巣(笑)などはすべて掃除します
スポンジのような隙間埋めも取り外します。
固定用のブチルゴムがうざいですが我慢します。

1-2 基板を入れる穴を開ける

ぶっちゃけ好きに穴あけて好きに固定すればいいんですが、参考までに。

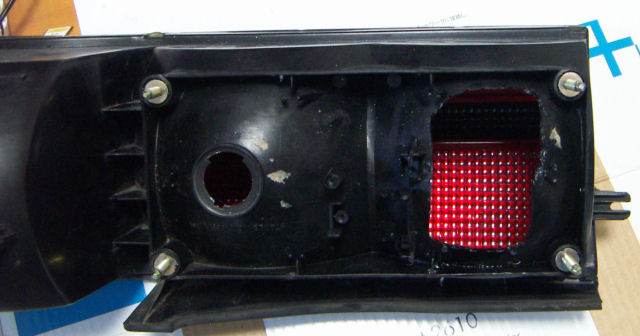

テールレンズの中央寄りのランプの穴をふた周りほど広げる感じで 穴を開けてしまいます。

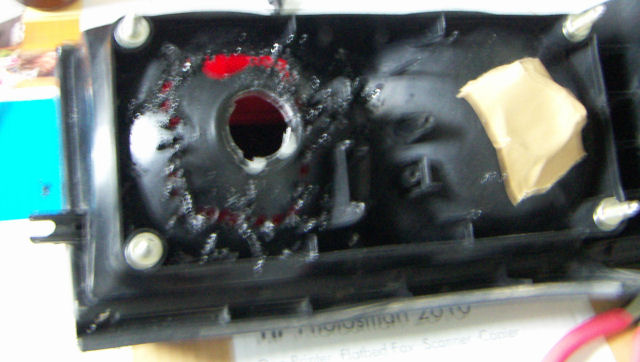

ハンドドリルで開けたい穴の輪郭にそっていくつも穴を開けて それを繋いで、最後にカッターでならしていく感じですね。


ピンボケですいません。

1-3 基板を停めるネジを通す穴を開ける

現物あわせでやったんで場所は適当です。
ただ、左右で高さが違うと恥ずかしいので、
片方を現物あわせしたら、もう片方も同じ高さになるように 周辺の突起物などを基準に場所あわせを行います。

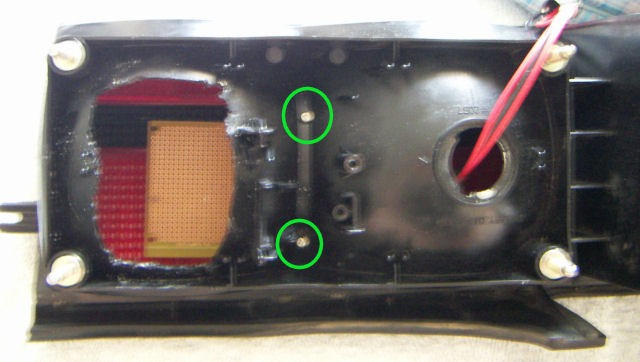

写真自体はすでに工程が進んでいますが、ネジ位置の参考として。

1-4 レンズ内掃除

削りくず、切りくずなどがレンズ内に散乱しているので掃除します。

1-5 休む

意外と大変なので、ここまでやったら寝ましょう。
根を詰めると失敗の元です。
